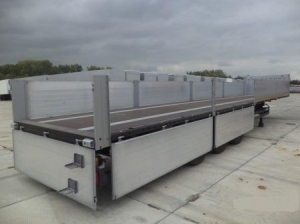

Полуприцеп бортовой Кегель (Koegel) SN24+ система фиксации контейнеров

Полуприцеп бортовой Кегель (Koegel) SN24+ система фиксации контейнеров Полуприцеп бортовой Кегель (Koegel) SN24+ система фиксации контейнеров Полуприцеп бортовой Кегель (Koegel) SN24+ система фиксации контейнеров Полуприцеп бортовой Кегель (Koegel) SN24+ система фиксации контейнеров

Характеристики

  • Koegel (Когель)
  • бортовой
  • 15000
  • 1150
  • 15000
  • 42000
  • 5938

Полуприцеп бортовой Кегель (Koegel) SN24+ система фиксации контейнеров

Технические параметры:

Допустимая нагрузка на седло ок.12.000 кг
Технически возможная нагрузка на седло ок.15.000 кг
Допустимая нагрузка на осевой агрегат ок.24.000 кг (8.000 кг на каждую ось)
Технически возможная нагрузка на осевой агрегат ок.27.000 кг (9.000 кг на каждую ось)
Допустимый общий вес ок.35.000 кг
Технически возможный общий вес ок.42.000 кг
Вес порожняком в базовой комплектации ок. 4.900 кг
Вес порожняком в данной комплектации ок. 5.938 кг
Полезная нагрузка ок.29.062 кг
Колёсная база (A) ок. 6.390 мм
Межосевое расстояние (А1) ок. 1.310 мм
Межосевое расстояние (А2) ок. 1.310 мм
Общая длина (D) ок. 13.950 мм
Длина кузова внутри(F) ок. 13.620 мм
Общая ширина (Е) ок. 2.550 мм
Ширина кузова (внутри) (G) ок. 2.480 мм
Погрузочная высота без груза над средней осью (Н1) ок. 1.230 мм
Погрузочная высота с грузом над средней осью (Н2) ок. 1.200 мм
Внутренняя высота (К) ок. 2.680 мм
Передний радиус ометания (N1) ок. 2.040 мм
Задний радиус ометания (O) ок. 2.380 мм
Возможная высота седла с грузом 1070-1170 мм
Размер шин 385/65 R 22,5

Спецификация

Рама:
Стальная усиленная (120 мм) рама лестничной конструкции, состоящая из нескольких поперечных балок, закреплённых в отверстиях лонжеронов. Опорная плита со шкворнем 2 дюйма соответствует нормам DIN 74080 / ISO 337
Рама предусмотрена при следующих условиях эксплуатации: платформа, открытый кузов и последующий монтаж тента

Осевой агрегат:
Трёхосный осевой агрегат SAF –INTRADISC plus Integral, дисковые тормоза, диаметр ок. 430 мм, колесный вылет 120 мм. Пневматическая подвеска с высотой подъёма 180 мм.

Шины:
6 колес 385/65 R 22.5; производитель – CONTINENTAL HTR
Стальные диски, 120 мм (колесный вылет 120) для осей с дисковыми тормозами, для 6 шин R 22,5, крепления стандартными болтами и гайками, диаметр отверстия 26 мм

Запасное колесо:
Шина для запасного колеса 385/65 R 22.5; CONTINENTAL HTR , включая монтаж на диск
Стальной диск (колесный вылет 120) для осей с дисковыми тормозами, для шин R 22,5

Кузов и шасси:
Откидные опорные стойки с механическим приводом, допустимая нагрузка 24 т., управление с одной стороны, справа по ходу движения
2 пары пластмассовых крыльев с брызговиками сзади
2 противооткатные колодки с держателями
Боковая защита согласно нормам EG-RL 89/297 EWG

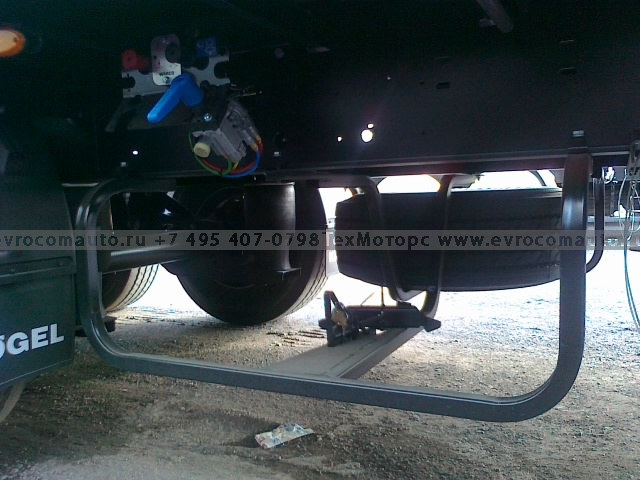

2 кронштейна для крепления двух запасных колес, исполнение в виде «корзин», монтаж за осевым агрегатом слева и справа
Ящик для инструментов из прочного водонепроницаемого пластика, размером 550 x 320 x 400 мм, монтаж по направлению движения спереди, слева.
Стальная защита от въезда сзади согласно нормам EG-RL 70/221 EWG
2 ящика для хранения коников каждый для 6 шт.коников, слева и справа перед осевым агрегатом
Тормозная система/Пневматическая подвеска:
Устройство EBS 2S/2M с системой стабилизации (с функцией ABS/ALB), разъём для подключения к системе EBS согласно ISO 7638 (без соед.кабелей), стояночный тормоз с пружинным приводом, расположенные снаружи разъём для диагностики EBS и пневматические соединительные устройства
Пневматическая подвеска включает 1 клапан для подъёма /опускания, который установлен за мостом слева по направлению движения.
2 невзаимозаменяемых пневматических разъема впереди в соответствие со стандартом ISO 1728
Ресивер и трубопровод пневмопривода тормозной системы изготовлены из стали (EN 286-2)

Пол:

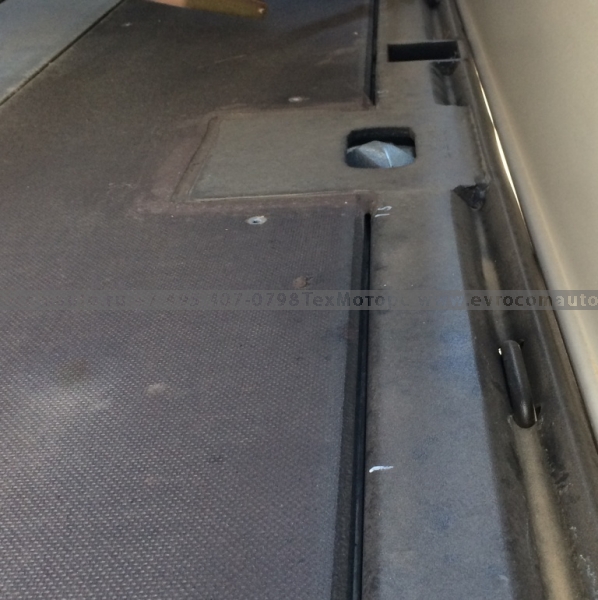

Пол состоит из многослойной фанеры, уложенной между лонжеронами и внешней рамой. Толщина 30 мм. Допустимая нагрузка на ось погрузчика 7200 кг (согласно ЕN нормам 283).
В задней части швы в полу герметизированы
8 пар отверстий для коников во внешней раме квадратного сечения 80 x 80 мм

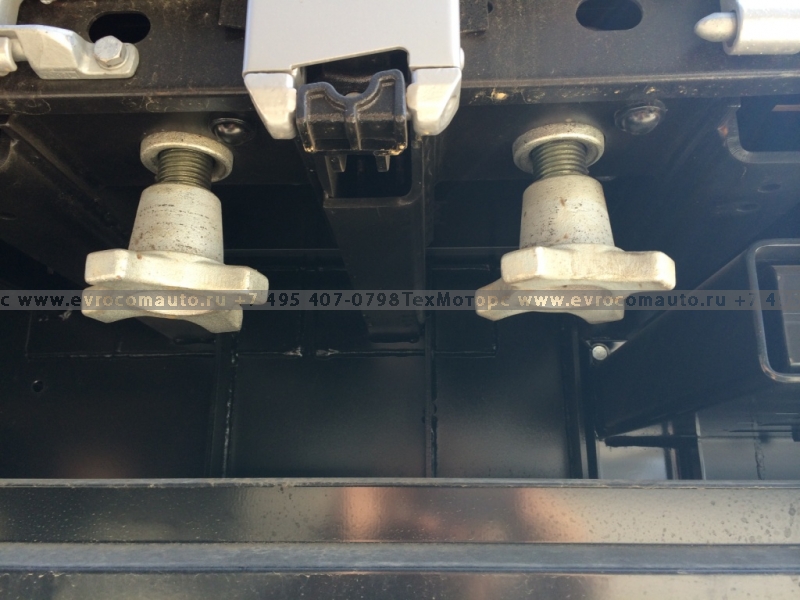

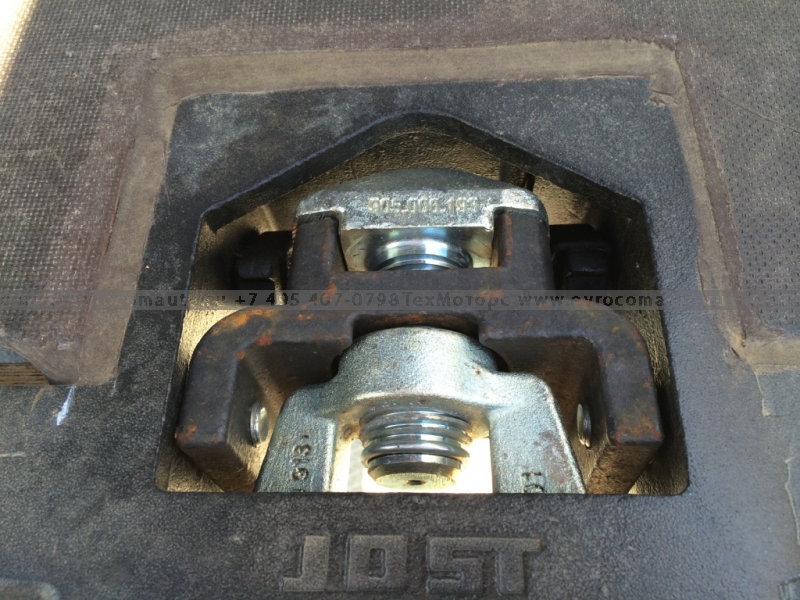

Фитинги для крепления контейнеров 1х40 и 2х20

Передняя стенка:
Передняя стенка высотой 1200 мм, с угловыми стальными стойками, с профильным стальным листом , прикреплены к раме болтами/заклёпками. 2 пары колец для фиксации груза согласно нормам EN12640.

Задняя стенка:
Откидной задний алюминиевый борт 800 мм
Стальные стойки, прикреплены к краю рамы болтами, с поворотными пазами под вставные планки.

Боковые стенки:
3 пары складных стоек «Коегель», включающие стойку трубчатого сечения под продольные вставные планки
Стальная перфорированная рама Vario Fix, крепление груза за раму
Стальная внешняя рама с 13 парами колец для фиксации груза (согласно EN 12640), кольца сварные, допустимая нагрузка 2000 кг на кольцо, 3 пары держателей для складных стоек «Коегель»

Борта:

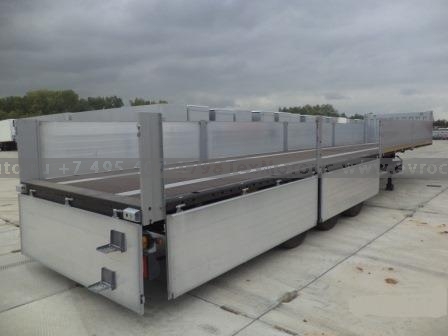

4 пары откидных боковых бортов высотой 800 мм, из алюминиевых профилей со стяжными болтами

Бампер:
1 пара бамперов 160x85x65 мм установлена на задней поперечине рамы с внешней стороны.

Электрооборудование:
Кронштейн для крепления фонарей из высокопрочного пластика
Фонарь подсветки номерного знака, светодиодные боковые габаритные фонари, габаритные фонари со светоотражателями впереди.
2 габаритных фонаря, крепление над блоком задних фонарей
2 многокамерных фонаря
Адаптер для 2х7 полюсных розеток (1 x ISO 1185 / 1x ISO 3731; 24 VN/ 24 V-S) и 1 х 15 полюсной ISO 12098

Таблички:
Оранжевые светоотражающие самоклеющиеся таблички сзади, слева и справа для задней защиты согласно директиве ECE R70.
Наклейка KÖGEL согласно стандартам завода
Шильд типа полуприцепа SN 24 согласно EG-RL 76/114 EWG

Принадлежности:
Баллонный ключ
8 штук коников

Окраска:
Рама, шасси и части кузова из металла обработаны KTL способом для защиты от коррозии
Защита от въезда сзади в цвете рамы
Держатель фонарей: серебристый
Опорные стойки: RAL 9005 чёрное напыление
Боковая защита: RAL 9005 чёрное напыление
Оси: чёрные
Диски: серебристые
Ступицы: черные
Цвет тента: белый алюминий как RAL 9006
Рама будет окрашена в стандартный чёрный цвет «Коегель» без глянцевого покрытия.
Внешние металлические стенки покрыты порошком или лаком в белый алюминий RAL 9006

Маркировка:
Без надписей на тенте и кузове
Контурная маркировка

Допуск:
Документы допуска для России
Международный транзитный номер
Технические характеристики транспортного средства соответствуют предписаниям по допуску для России

Документы:
Свидетельство о происхождении груза
ЕВРО 3 сертификат
Инструкция по эксплуатации на русском языке
Сертификат происхождения


Цена: 33 000 Евро
